Mengapakah tungsten digunakan dalam tiub sinar-x?

Tungsten digunakan secara meluas dalam tiub sinar X- kerana ia menggabungkan nombor atom yang tinggi, takat lebur yang tinggi, kekonduksian terma yang baik dan tekanan wap yang rendah. Sifat-sifat ini membolehkan tungsten menghasilkan sinar-X dengan cekap sambil menahan haba sengit yang dijana apabila elektron-kelajuan tinggi menyerang sasaran.

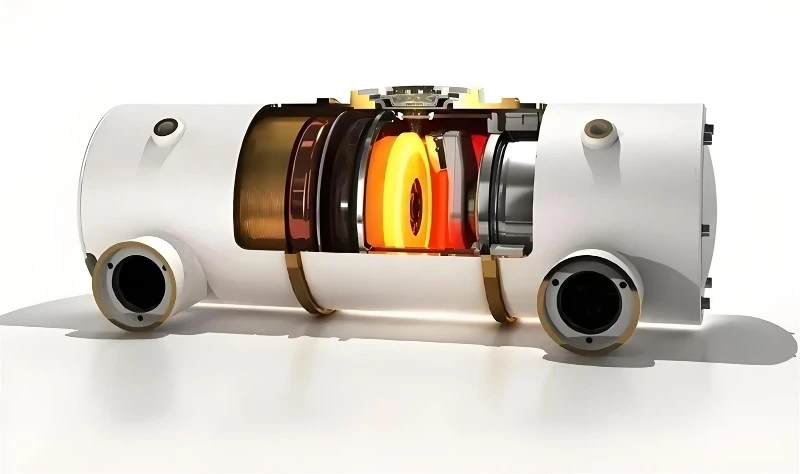

Dalam tiub-X, tungsten biasanya digunakan dalam sasaran anod dan filamen katod. Sasaran menukar tenaga elektron kepada sinar-X, manakala filamen mengeluarkan elektron apabila dipanaskan.

Mengapa Tungsten Digunakan dalam Tiub X-Ray?

Dalam tiub-X, filamen katod memancarkan elektron apabila dipanaskan. Elektron dipercepatkan ke arah sasaran anod, di mana interaksinya dengan bahan sasaran menghasilkan-sinar X melalui Bremsstrahlung dan sinaran ciri. Oleh kerana sasaran terdedah kepada pengeboman dan haba elektron yang sengit, bahan mesti mengekalkan kestabilannya di bawah-suhu tinggi dan keadaan vakum:

• Takat Lebur Tinggi:

Semasa penjanaan-X, haba sengit terhasil apabila-elektron berkelajuan tinggi mengenai bahan sasaran. Tungsten mempunyai takat lebur setinggi3,422 darjah, jadi ia boleh menahan suhu operasi yang sangat tinggi tanpa mencairkan atau kehilangan kestabilan struktur.

• Nombor Atom Tinggi:

Semakin tinggi nombor atom, semakin besar kebarangkalian elektron berlanggar dengan nukleus, semakin tinggi hasil sinar X-dan semakin pendek serta kuat penembusan sinaran X-yang terjana, yang boleh memenuhi keperluan senario yang berbeza (seperti pemeriksaan bahagian tebal industri, CT perubatan).

• Kekonduksian terma yang baik:

Pengeboman elektron menghasilkan sejumlah besar haba pada permukaan bahan sasaran. Kekonduksian terma Tungsten membantu menghilangkan haba dari kawasan fokus, dengan itu mengurangkan tekanan terma semasa operasi.

• Tekanan Wap Rendah dan Kestabilan Vakum

Dalam persekitaran vakum yang tinggi dan medan elektrik yang kuat, ia perlu mempunyai sifat anti-pengoksidaan dan sputtering yang sangat baik dan tidak bertindak balas dengan komponen lain dalam tiub untuk memastikan-pengoperasian tiub sinar X-yang panjang.

Tungsten Target X-Tiub Sinar lwn Bahan Lain yang Digunakan dalam Tiub X-Ray

Pada masa ini, bahan yang boleh cuba digunakan pada komponen teras tiub sinar X-terbahagi terutamanya kepada dua kategori: satu ialah bahan logam yang digunakan untuk sasaran anod dan filamen katod, termasuk kuprum, molibdenum, renium, tantalum, emas, dsb. dan beberapa aloi; Kategori lain ialah bahan yang digunakan untuk-tetingkap keluar sinar X, dengan berilium (tingkap berilium) sebagai bahan teras yang paling biasa digunakan-kedua-duanya bekerjasama untuk menyokong operasi biasa tiub-X.

Peranan Sasaran Tungsten dalam X-Tiub Sinar

• Penjanaan X{0}}Ray yang cekap:

Lakukan-elektron haba berkelajuan tinggi yang dipancarkan oleh filamen katod dan jana sinaran-X dengan cekap melalui sinaran konjugat (penyahpecutan elektron untuk membebaskan tenaga) dan sinaran ciri (peralihan elektron dalam lapisan dalam atom tungsten), yang merupakan prasyarat teras untuk tiub sinar-X dan pengesanan untuk mencapai pengimejan fungsi.Sasaran sinar X-Tungstenboleh menyediakan penjanaan sinar X-yang cekap sambil mengekalkan kestabilan dimensi dan haba semasa pengeboman elektron berulang.

• Rintangan kepada Suhu Operasi Tinggi:

Sebilangan besar tenaga elektron ditukar kepada haba pada permukaan sasaran. Takat lebur tinggi Tungsten dan kestabilan terma membolehkan sasaran menahan keadaan terma teruk yang dijana semasa pengeluaran-X. Sasaran tungsten boleh menahan suhu yang sangat tinggi kerana takat leburnya yang tinggi iaitu 3410 darjah, mengelakkan lebur, ubah bentuk atau volatilisasi; ini menghalang tiub-sinar X daripada berhenti akibat kerosakan sasaran dan menyokong-operasi berterusan jangka panjang.

• Sumbangan kepada-Output dan Kualiti Sinar X:

Tungsten mempunyai nombor atom 74, yang boleh mengawal panjang gelombang dan keamatan sinar X-melalui struktur atomnya sendiri; ia bukan sahaja boleh menjana sinaran-spektrum X-yang berterusan (sesuai untuk mengesan objek dengan ketumpatan dan ketebalan yang berbeza), tetapi juga memancarkan-sinar X-ciri intensiti tinggi (sesuai untuk senario pengesanan ketepatan-tinggi), sambil mengurangkan kehilangan pengimejan sinaran yang tidak perlu, dengan mengambil kira kehilangan kualiti pengimejan sinaran yang tidak perlu.

• Kestabilan dalam Keadaan Vakum:

Sasaran tungsten mempunyai sifat kimia yang stabil dalam persekitaran medan-vakum dan kuat-elektrik-tinggi dan tidak mudah teroksida atau terpercik, yang membantu menghalang zarah sasaran daripada jatuh dan mencemarkan persekitaran tiub (seperti merosakkan tingkap berilium dan menjejaskan tahap vakum).

Apakah Jenis Tungsten Yang Digunakan dalam Tiub X-Ray?

Tulen-tinggi biasanya dipilihSasaran tiub-sinar Xaplikasi kerana nombor atomnya yang tinggi, takat lebur yang tinggi dan kestabilan terma menyokong penjanaan sinar-X-yang cekap di bawah pengeboman elektron yang sengit.Aloi tungsten-reniumjuga boleh digunakan untuk komponen tertentu yang memerlukan kemuluran yang lebih baik dan-prestasi suhu tinggi.

Bahan Tungsten Digunakan dalam Tiub-X

1. Dalam proses penyaringan bahan mentah, kami hanya memilih pekat tungsten dara dengan ketulenan Lebih daripada atau sama dengan 99.95% dan mengawal kandungan kekotoran dalam tungsten di bawah 0.005% melalui pelbagai proses penyingkiran kekotoran untuk mengelakkan kekotoran menjejaskan-kerintangan suhu dan kestabilan tungsten yang tinggi.
2. Dalam pembangunan proses, kami mengoptimumkan pemprosesan eksklusif kami untuk-komponen tiub sinar X. Untuk sasaran tungsten anod, kami menggunakan "proses pengacuan sasaran komposit" untuk menggabungkan tungsten dengan molibdenum, menggunakan-rintangan suhu tinggi tungsten dan nombor atom, dan kekonduksian terma molibdenum, untuk mengurangkan suhu permukaan sasaran. Untukfilamen katodik, kami menambah baik proses lukisan dan penyepuhlindapan untuk mempertingkatkan keliatan dan kekuatan suhu- tinggi, mengelakkan keletihan.
3. Kami dilengkapi dengan mikroskop metalografik, penguji kekerasan,-penguji prestasi suhu tinggi dan peralatan lain untuk menguji produk tungsten daripada pelbagai dimensi dengan ketat untuk memastikan prestasi produk memenuhi standard. Pada masa ini, kadar lulus produk tungsten untuk tiub sinar X-adalah 99.98%, yang diiktiraf secara meluas oleh pelanggan.
4. Sebagai contoh, yang aloi tungsten-rheniumsasaran yang telah kami bangunkan menggabungkan prestasi kos tungsten dan kestabilan suhu-renium yang tinggi, menyesuaikan diri dengan keperluan-kuasa tinggi dan tiub sinar-X-berumur-panjang, dan telah digunakan pada peralatan pemeriksaan sinar-X- khas dalam medan aeroangkasa.

Rumusan dan Refleksi

Tungsten kekal sebagai salah satu bahan yang paling biasa digunakan untuk sasaran dan filamen tiub sinar X-; nombor atomnya yang tinggi, takat lebur yang tinggi, sifat terma yang sangat baik, dan kestabilan vakum memberikan keseimbangan yang lebih baik antara kecekapan dan ketahanan.

bekalan FANMETALsasaran sinar X-tungstendihasilkan daripada-tungsten ketulenan tinggi untuk aplikasi tiub-X. Saiz dan konfigurasi tersuai tersedia mengikut keperluan aplikasi. Jika anda mempunyai sebarang soalan tentang butiran produk ini atau pertanyaan harga, jangan teragak-agak untuk menghubungi kami di admin@fanmetalloy.com. Kami menantikan mesej anda.
